I boreindustrien er "tre typer borerørsamlinger" typisk kategoriseret efter deresgevind/forbindelse designeller deresforstyrrelsesmetode (fortykkelse af rørenden).
Klar til at opgradere din borestreng?Få et hurtigt, konkurrencedygtigt tilbud på IF-, REG- eller FH-led i dag!
Klassificering efter gevindtype (API Rotary Shouldered Connections)
Dette er den mest almindelige klassifikation, der bruges på rigpladser, med fokus på forholdet mellem den indvendige diameter (ID) af samlingen og ID af rørlegemet.
HVIS (intern skylning):
Funktioner:ID'et for værktøjssamlingen er i overensstemmelse med ID'et for rørstykket og rørlegemet.
Fordele:Det giver den mindste modstand mod borevæske, hvilket resulterer i minimalt hydraulisk krafttab.
Anvendelse:Den mest udbredte type. ModerneNC (nummereret forbindelse)serier som NC38 og NC50 er for det meste udskiftelige med IF.
REG (Almindelig):
Funktioner:Den indvendige diameter af samlingen er væsentligt mindre end rørlegemets ID.
Fordele:Den har den tykkeste vægsektion, hvilket giver maksimal strukturel styrke.
Anvendelse:Primært brugt tilbor, crossover subs, og fiskeredskaber; det bruges sjældent til hovedborerørsstrengen.
FH (fuldt hul):
Funktioner:Det fælles ID er mellem IF og REG, hvilket skaber en trinvis intern profil.
Anvendelse:En ældre standard, der stort set er erstattet af den moderne NC-serie i nuværende boreoperationer.
API Drill Pipe Connection Types (RSC)
Denne tabel henviser til tråddesignet afVærktøjsledsvejset til enderne afborerør.
| Tilslutningstype | Tilsvarende NC | TPI (Threads Per Inch) | Tilspidsning | Designfunktioner (ID vs. Pipe ID) | Primære applikationer |
| IF (intern skylning) | NC26, NC31, NC38, NC50 | 4 | 1:6 | Skyl boring:Led-id=Forstyrret ID=Rørlegeme-id | Industristandard.Laveste strømningsmodstand; max hydraulisk effekt. |
| REG (Almindelig) | - | 4 eller 5 | 1:4 eller 1:6 | Kontraheret boring:Joint ID er væsentligt mindre end Pipe ID | Bor, Crossover Subs, og fiskeredskaber (tykkeste væg). |
| FH (fuldt hul) | NC40, NC46 | 4 | 1:4 | Trinformet boring:ID er mellem IF og REG typer | Ældre borerigge; stort set erstattet afNCserie. |
Klassificering efter forstyrret type
Dette refererer til, hvordan enderne af rørlegemet fortykkes, før værktøjssamlingerne svejses på:
IU (intern forstyrrelse):
Rørets udvendige diameter (OD) forbliver konstant, mens vægtykkelsen øges indvendigt. Dette forårsager højere væsketurbulens, men holder et glat ydre.
EU (ekstern forstyrrelse):
Rørets indvendige diameter (ID) forbliver konstant, mens vægtykkelsen øges udvendigt. Dette giver høj forbindelsesstyrke, men resulterer i en større udvendig profil ved samlingerne.
IEU (intern og ekstern forstyrrelse):
Både ID og OD er fortykket. Dette ermest almindelige moderne metode, da det giver den bedste balance mellem forbindelsesstyrke og effektiv væskestrøm.
Borerørstødtyper (API 5DP)
Denne tabel henviser til den fysiske fortykkelse afRørlegemeender før svejsning af værktøjssamlingerne.
| Oprørt kode | Fuldt navn | Ændring af indre diameter (ID). | Ændring af udvendig diameter (OD). | Kerne fordele |
| IU | Indre forstyrrelse | Bliver mindre (indvendig væg fortykket) | Forbliver konstant | Glat ydre; ideel til snævre-rydningsoperationer. |
| EU | Ydre forstyrrelse | Forbliver konstant | Bliver større (ydre væg fortykket) | Høj forbindelsesstyrke; nul intern væskeobstruktion. |
| IEU | Intern og ekstern forstyrrelse | Bliver mindre | Bliver større | Mest almindelig type.Bedste balance mellem trækstyrke og strømningseffektivitet. |

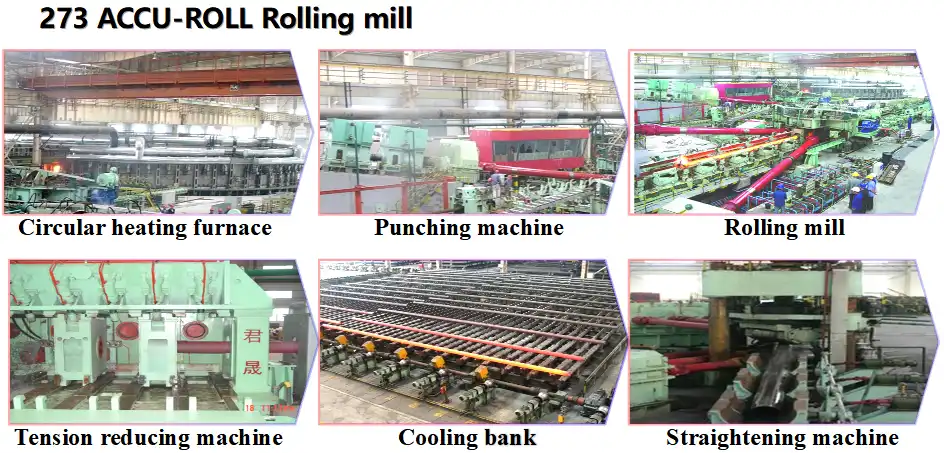

API borerørsfugefabrik

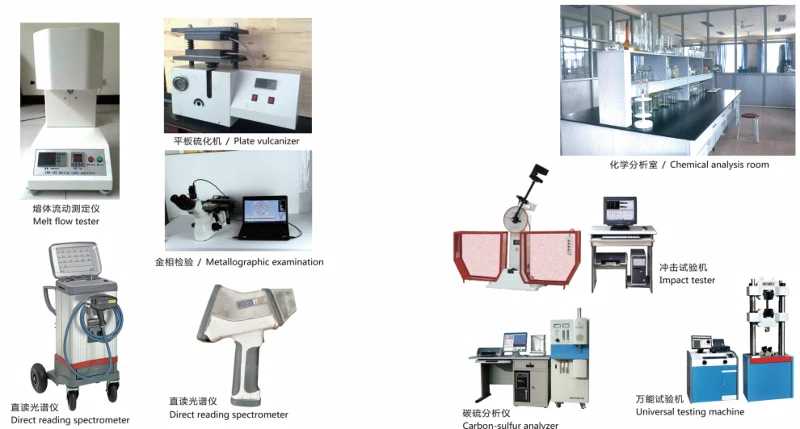

API-borerørssamlinger Testudstyr
Certifikat for borerørsamlinger
FAQ
Hvad er klasse 2 borerør?
Klasse 2 borerør henviser til brugt borerør med en resterende godstykkelse på mindst 65 % af den oprindelige godstykkelse. Ensidig slitage er tilladt; dog skal det samlede tværsnitsareal- svare til det for Premium-kvalitet, svarende til en ensartet vægtykkelsesreduktion på ikke mere end 20 %.
Hvor lang er en samling af borerør?
Standardlængden af en enkelt borerørsamling er typisk omkring 9 meter; dette er den mest almindelige specifikation i olieboringsoperationer og falder inden for 9-10 meters rækkevidde anbefalet af API-standarder.
I faktiske feltoperationer forbindes borerør ét efter ét-i enheder, der omtales som "samlinger"-og sænkes ned i brønden. De tre overvejende længder er 6 meter, 9 meter og 12 meter; blandt disse er 9 meter længden den mest udbredte standard, da den skaber en optimal balance mellem driftseffektivitet og forbindelsesstabilitet ved brøndhovedet.
