API 5CT oliefeltshuskobling
API 5CT kappekoblingerer korte cylindriske forbindelser, der bruges til at forbinde to sektioner af foringsrør i olie- og gasbrønde. De spiller en afgørende rolle i at opretholde brøndintegritet, overføre installationsmoment og sikre trykbegrænsning under boring, færdiggørelse og produktionsoperationer.
GNEE Pipe leverer et komplet sortiment af API 5CT kappekoblinger fremstillet iht.API Spec 5CT, med gevind bearbejdet og inspiceret ihtAPI Spec 5B. Tilgængelig i STC-, LTC- og BTC-gevindformer og kompatible med alle større API-huskvaliteter, er vores koblinger meget brugt i onshore og offshore oliefeltsprojekter verden over.
Hvad er en API 5CT-huskobling?
En API 5CT foringsrørkobling er en gevindforbindelse, der bruges til at forbinde to foringsrør med matchende gevindformer. Det giver mekanisk kontinuitet og trykforsegling, mens det tillader foringsrørstrenge at modstå trækbelastninger, kollapstryk og installationsmoment under brøndkonstruktion.
Korrekt koblingsvalg er afgørende for at sikre kompatibilitet med foringsrørkvalitet, gevindtype og brøndforhold.
Typer af API 5CT huskoblinger
Kort rund gevindkobling (STC)
STC-koblinger er de mest almindeligt anvendte foringskonnektorer til lavvandede til mellemdybder-. De tilbyder pålidelig ydeevne og omkostningseffektiv-installation.
Typiske applikationer:
- Lavvandede brønde
- Vandinjektionsbrønde
- Konventionelle boreprojekter på land
Long Round Thread Coupling (LTC)
LTC-koblinger har længere gevindindgreb end STC-forbindelser, hvilket giver forbedret trækevne.
Typiske applikationer:
- Mellem-dybde brønde
- Brønde, der kræver øget trækkapacitet
- Generelle produktionstarmstrenge
Buttress Thread Coupling (BTC)
BTC-koblinger giver højere trækeffektivitet og overlegen ydeevne under krævende brøndforhold.
Typiske applikationer:
- Dybe brønde
- Højtryksbrønde-
- Høj-belægningsstrenge
- Udfordrende boremiljøer
API 5CT huskoblingsspecifikationstabel
| Standard | API SPEC 5CT "Specifikation for foringsrør og rør" |
| Anvendelse | Foringsrørtilslutning ved olie- og gasbrøndboring |
| Fælles karakterer | H40, J55, K55, N80, L80, P110, Q125 |
| Trådtyper | STC (Short Thread Coupling), LTC (Long Thread Coupling), BTC (Buttress Thread Coupling) |
| Ydre diameterområde | 4-1/2" til 20" (ca. 114,3 mm ~ 508 mm) |
| Længdekategorier | R1 (4.88–7.62m), R2 (7.62–10.36m), R3 (10.36–14.63m) |
| Tilslutningsmetode | Gevindforbindelse (indvendig gevindkobling + udvendig gevindbeklædning) |
| Produktspecifikationsniveau (PSL) | PSL-1 (grundlæggende), PSL-2 (forbedret test), PSL-3 (til svære serviceforhold) |
| Fremstillingsproces | Varmt-valset/koldt-truknet sømløst eller ERW-svejset rør, præcisionsbearbejdet og varme-behandlet |
| Testkrav | Træk-, udfladnings-, hydrostatisk og ikke-destruktiv test (NDT) |
Kemisk sammensætning af API 5CT huskobling
| Grad | C (%) | Mn (%) | P (%) | S (%) | Cr (%) | måned (%) | Andre |
|---|---|---|---|---|---|---|---|
| J55/K55 | 0.34–0.39 | 1.25–1.50 | Mindre end eller lig med 0,020 | Mindre end eller lig med 0,015 | - | - | V: 0.11–0.16 (N80) |
| N80 | 0.34–0.38 | 1.45–1.70 | Mindre end eller lig med 0,020 | Mindre end eller lig med 0,015 | - | - | V: 0.11–0.16 |
| L80-13Cr | 0.15–0.22 | 0.25–1.00 | Mindre end eller lig med 0,020 | Mindre end eller lig med 0,010 | 12.0–14.0 | - | - |
| P110 | 0.26–0.35 | 0.40–0.70 | Mindre end eller lig med 0,020 | Mindre end eller lig med 0,010 | 0.80–1.10 | 0.15–0.25 | - |
| Q125 | Mindre end eller lig med 0,35 | Mindre end eller lig med 1,35 | Mindre end eller lig med 0,030 | Mindre end eller lig med 0,030 | Cr/Ni inkluderet | Mo inkluderet | Design med høj-styrke, høj-sejhed |
Trækegenskaber for API 5CT-huskobling
| Grad | Yield Strength (MPa) | Trækstyrke (MPa) | Forlængelse (%) | Hårdhedskrav |
|---|---|---|---|---|
| J55 | 379–552 | Større end eller lig med 517 | Større end eller lig med 20 | - |
| K55 | 379–552 | Større end eller lig med 655 | Større end eller lig med 20 | - |
| N80 | 552–758 | Større end eller lig med 689 | Større end eller lig med 20 | - |
| L80 | 552–655 | Større end eller lig med 655 | Større end eller lig med 20 | Mindre end eller lig med 241 HB |
| P110 | 758–965 | Større end eller lig med 862 | Større end eller lig med 18 | - |
| Q125 | 862–1034 | Større end eller lig med 931 | Større end eller lig med 16 | Tværgående anslagsenergi Større end eller lig med 60J ved 0 grader |
API 5CT huskoblinger Størrelsesområde
API 5CT kappekoblinger fås til kappestørrelser fra4-1/2" til 20", med andre dimensioner tilgængelige efter anmodning.
| Hus størrelse | Trådtype | Kompatible karakterer |
| 4-1/2" | STC / LTC / BTC | J55–P110 |
| 5" | STC / LTC / BTC | J55–P110 |
| 5-1/2" | STC / LTC / BTC | J55–P110 |
| 7" | STC / LTC / BTC | K55–P110 |
| 9-5/8" | LTC / BTC | N80–P110 |
| 13-3/8" | LTC / BTC | N80–P110 |
| 20" | BTC | K55–P110 |
Tilpassede dimensioner og specielle krav kan leveres i henhold til projektspecifikationer.
API 5CT og API 5B Compliance
Mange købere forveksler API 5CT og API 5B krav.
- API Spec 5CTdefinerer materialekvaliteter, dimensioner, varmebehandlingskrav og inspektionskriterier for kappe og koblinger.
- API Spec 5Bspecificerer gevinddimensioner, måleprocedurer og krav til gevindinspektion.
Begge standarder skal følges for at sikre fuldstændig kompatibilitet og ydeevne i marken.
Sådan vælger du den rigtige huskobling
Når købere vælger API 5CT-koblinger, bør købere overveje:
1. Kompatibilitet med kabinetkvalitet
Koblingskvaliteten skal matche huskvaliteten for at bevare den mekaniske integritet.
2. Trådtype
- STC: Standardapplikationer
- LTC: Højere krav til trækstyrke
- BTC: Dybe brønde og streng service
3. Brøndforhold
Vurdere:
- Brønd dybde
- Internt tryk
- Eksterne kollapsbelastninger
- Ætsende miljøer
- H₂S eksponering
4. Dokumentationskrav
Bestem, om projektspecifikationer kræver:
- Tredje-inspektion
- Yderligere NDT
- Sur-serviceoverholdelse
- Kundespecifik-dokumentation
Sure-servicekoblinger
For brønde, der indeholder svovlbrinte (H₂S), skal koblinger overholde gældende krav til sur-service.
Typiske sur-servicekvaliteter inkluderer:
- L80 Type 1
- L80 13Cr
- T95
Afhængig af projektspecifikationer kan yderligere krav som f.eksOverholdelse af NACE MR0175 / ISO 15156kan være gældende.
Fremstillingsproces for API 5CT-huskobling
Forberedelse af råvarer: Kulstof eller legeret stålstang af-kvalitet (f.eks. 37Mn5, 30CrMo) i overensstemmelse med API 5CT.
Varmebehandling: Normalisering eller quenching & temperering for at opnå den nødvendige styrke og sejhed.
Bearbejdning:
Indvendige gevind (BOX) skåret til API 5B præcisionsstandarder;
Afgratning og affasning af ender.
Overfladebehandling:
Fosfatering eller maling for korrosionsbestandighed;
Gevindbeskyttere installeret for at forhindre beskadigelse under transport.
Inspektion og kvalitetssikring
Alle koblinger gennemgår strenge kvalitetskontrolprocedurer før forsendelse.
Inspektionsevner
- Verifikation af kemisk sammensætning
- Dimensionel inspektion
- Visuel inspektion
- Hårdhedstestning
- Test af mekaniske egenskaber
- Positiv Material Identification (PMI)
- Magnetisk partikeltestning (MT)
- Ultralydstest (UT)
- Yderligere NDT som specificeret af køber
Trådinspektion
Tråde inspiceres ved hjælp af kalibrerede API-målere i overensstemmelse med API Spec 5B-krav, herunder:
- Arbejdsmålere
- Gå målere
- Ingen-Go-målere
Dette sikrer nøjagtig trådindgreb og feltkompatibilitet.
Dokumentation medfølger
Tilgængelig dokumentation omfatter:
- Mølletestcertifikat (EN 10204 Type 3.1)
- Kemiske analyserapporter
- Mekaniske testrapporter
- Optegnelser om varmebehandling
- Dimensionelle inspektionsrapporter
- Trådinspektionsrapporter
- NDT rapporterer
- Sporbarhedsregistreringer for varmetal
- Pakkelister og forsendelsesdokumenter
Ansøgninger
API 5CT huskoblinger er meget udbredt i:
- Onshore olie- og gasbrønde
- Offshore boreprojekter
- Efterforskningsbrønde
- Produktionsbrønde
- Vandinjektionsbrønde
- Forbedrede olieindvindingsprojekter
- Mellemøsten EPC-projekter
- Vedligeholdelse og overhaling af oliefelter
API 5CT Koblingsfabrik

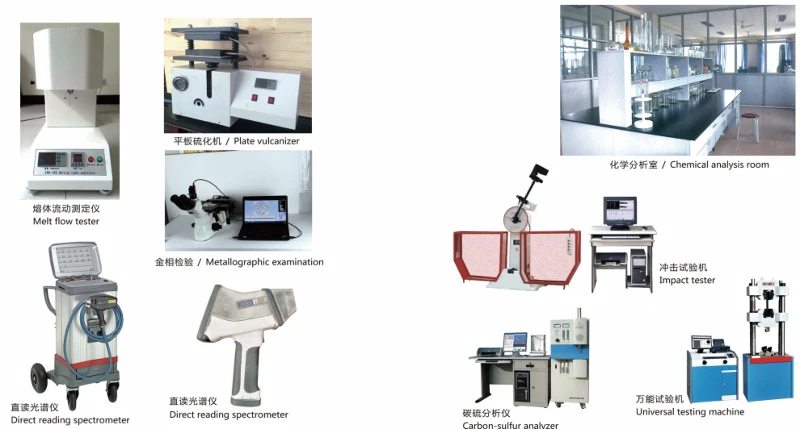

API 5CT Koblingstestudstyr
API 5CT Koblingscertifikat
FAQ
Hvad er en API 5CT-huskobling?
Det er en gevindforbindelse, der bruges til at forbinde to foringsrør med bibeholdelse af mekanisk styrke og trykintegritet.
Hvad er forskellen mellem STC-, LTC- og BTC-koblinger?
STC er velegnet til standardservice, LTC giver forbedret trækydelse, og BTC tilbyder overlegen styrke til dybe og{0} højtryksbrønde.
Skal koblingskvaliteten matche kappekvaliteten?
Ja. Matchende kvaliteter sikrer korrekt mekanisk ydeevne og overholdelse af API-krav.
Hvilke standarder regulerer huskoblinger?
API Spec 5CT styrer produktkravene, mens API Spec 5B styrer gevinddimensioner og inspektion.
Er sure-servicekoblinger tilgængelige?
Ja. L80- og T95-koblinger bruges almindeligvis i sure-serviceapplikationer, underlagt projektkrav.
Kan der arrangeres tredjepartsinspektioner-?
Ja. SGS, BV, TUV, DNV og Intertek inspektioner kan arrangeres før forsendelse.
Hvilke dokumenter leveres med eksportordrer?
MTC'er, inspektionsrapporter, trådinspektionsoptegnelser, varmebehandlingsregistre og fulde sporbarhedsdokumenter kan leveres.
Kan tilpassede størrelser og markeringer leveres?
Ja. Tilpassede dimensioner, mærkninger, emballage og dokumentation er tilgængelige efter anmodning.
