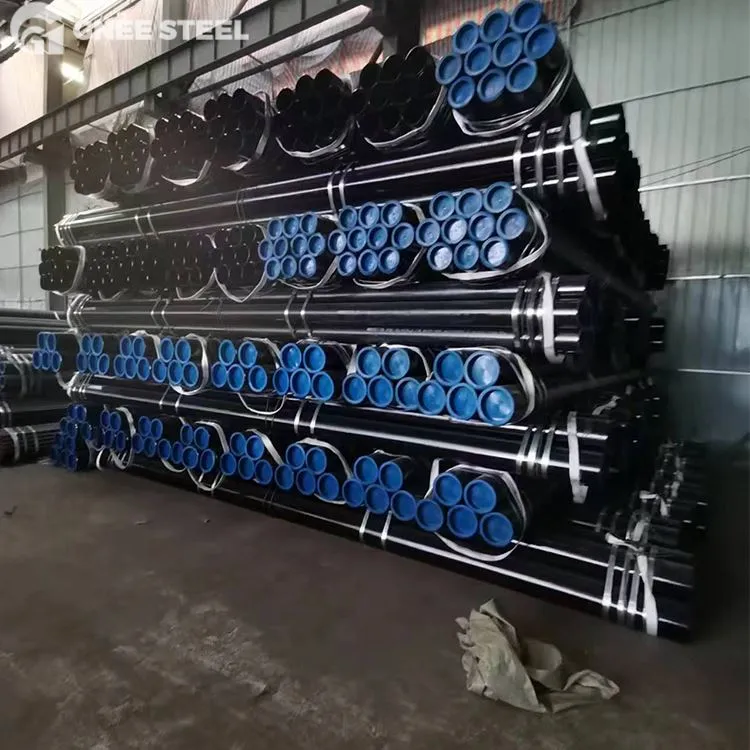

API 5CT C95 Husrør
API 5CT C95 foringsrør og -rør er en høj-, sur-bestandig stålkvalitet designet til dybe og ultra-dybe brønde i korrosive miljøer, især dem, der indeholder svovlbrinte (H₂S). Den opfylder API SPEC 5CT-standarden med en minimum flydespænding på 95.000 psi (655 MPa), der tilbyder fremragende modstandsdygtighed over for spændingsrevner og sikrer driftssikkerhed under højt tryk og høje temperaturforhold.
Specifikation af API 5CT C95 foringsrør
Standard: API SPEC 5CT (seneste 11. udgave, 2023)
Grad: C95 (kontrolleret udbyttestyrke)
Gældende produkter: Foringsrør, slanger, pup-samlinger
Forbindelsestyper: API-standardtråde (STC/LTC/BTC), Premium-forbindelser
Produktspecifikationsniveau (PSL): PSL-2 eller PSL-3 afhængigt af serviceforholdene
Kemisk sammensætning af API 5CT C95 foringsrør
| Element | Maks. indhold (%) | Noter |
|---|---|---|
| C | 0.35 | Kontrolleret kulstofækvivalent for svejsbarhed |
| Mn | 1.20 | Forbedrer styrke og hærdbarhed |
| P | 0.020 | Reducerer kuldeskørhed |
| S | 0.010 | Minimerer risikoen for varm revnedannelse |
| Cr | 1.50 | Forbedrer korrosionsbestandighed |
| Ni | 0.99 | Forbedrer sejhed ved lav-temperatur |
| Mo | 0.85 | Øger modstanden mod brint-induceret revnedannelse |
| Cu | 0.030 | Urenhedskontrol |
| V | - | Valgfri til kornforfining |
| Ti | - | Valgfri til kornkontrol |
Mekaniske egenskaber af API 5CT C95 foringsrør
| Ejendom | Krav |
|---|---|
| Udbyttestyrke | 655 MPa min. ~ 758 MPa maks (95.000~110.000 psi) |
| Trækstyrke | 724 MPa min (105.000 psi) |
| Forlængelse | Større end eller lig med 10 % (50 mm gauge længde) |
| Hårdhed | Mindre end eller lig med 25 HRC / Mindre end eller lig med 255 HBW(maksimum) |
| Charpy V-notch Impact | I henhold til API SR16 eller kundespecifikation (påkrævet for PSL-2 og nyere) |
| SSC modstand | Skal bestå NACE TM0177 Metode A-test ved større end eller lig med 80 % af minimum flydespænding |
API 5CT C95 Husrør Størrelser i MM
| Udvendig diameter (mm) | Almindelig vægtykkelse (mm) | Nominel størrelse (tommer) |
|---|---|---|
| 114.3 | 6.35 ~ 12.70 | 4-1/2" |
| 127.0 | 7.52 ~ 15.88 | 5" |
| 139.7 | 7.72 ~ 18.19 | 5-1/2" |
| 168.3 | 8.94 ~ 20.32 | 6-5/8" |
| 177.8 | 9.19 ~ 22.23 | 7" |
| 219.1 | 10.16 ~ 25.40 | 8-5/8" |
| 244.5 | 11.05 ~ 28.58 | 9-5/8" |
| 273.1 | 12.19 ~ 31.75 | 10-3/4" |
| 339.7 | 14.27 ~ 38.10 | 13-3/8" |
| 406.4 | 16.51 ~ 44.45 | 16" |
API 5CT C95 Tolerance
| Parameter | Tilladt afvigelse |
|---|---|
| Ydre diameter (OD) | ±0.79 mm (≤101.6 mm); +1.0% / -0.5% (>114,3 mm) |
| Vægtykkelse (WT) | -12,5 % (minimum enkelt point) |
| Længde | R1: 4.88~7.62m; R2: 7.62~10.36m; R3: >10.36m |
| Ligehed | Mindre end eller lig med 3 mm/m, i alt Mindre end eller lig med 12 mm |
| Tråd parametre | Overholder API SPEC 5B, streng kontrol med tilspidsning, stigning og gevindhøjde |
API 5CT C95 dimensionsbord
| Størrelse (tommer) | OD (mm) | Fælles WT (mm) | Vægt (kg/m) | Trådtype |
|---|---|---|---|---|
| 4-1/2 | 114.3 | 6.35 / 8.56 / 10.92 | 17.7 / 23.5 / 29.8 | STC/LTC/BTC |
| 5-1/2 | 139.7 | 7.72 / 9.17 / 11.51 | 26.0 / 30.6 / 37.8 | LTC/BTC |
| 7 | 177.8 | 9.19 / 11.51 / 13.72 | 39.0 / 48.0 / 56.8 | LTC/BTC |
| 9-5/8 | 244.5 | 11.05 / 13.84 / 16.13 | 63.5 / 78.8 / 90.5 | LTC/BTC |
| 13-3/8 | 339.7 | 14.27 / 18.19 | 108.0 / 135.0 | BTC |
API 5CT C95 Foringsrør Fremstillingsproces
- Råvareforberedelse: Høj-kvalitets carbon eller lav-legeret stålstang med korn-raffineringselementer (f.eks. Al, V, Ti) er valgt
- Opvarmning & Piercing: Billets opvarmet til over 1200 grader og gennemboret via skrå-rulning for at danne hule skaller
- Rulning og dimensionering: Kontinuerlig valsning eller ekstrudering for at opnå præcis ydre diameter og vægtykkelse
- Varmebehandling: Hel-kropsslukning og temperering (Q&T) for at sikre ensartet mikrostruktur og mekaniske egenskaber
- Opretning og skæring: Mekanisk opretning efterfulgt af længdeskæring (R1/R2/R3)
- Gevind & Kobling: Bearbejdning af API eller premium-tråde; koblinger påsat
- Ikke-destruktiv test (NDT): 100 % UT (ultralyd), ET (eddy Current) eller MT (magnetisk partikel) inspektion for defekter
- Hydrostatisk test: Hvert rør gennemgår trykprøvning for at verificere tætningsintegriteten
- Mærkning & Emballage: Lasermærkning af kvalitet, varmetal, dimensioner; anti-rustbelægning og bundtning
Test og inspektion af API 5CT C95 foringsrør
| Test vare | Krav |
|---|---|
| Hydrostatisk test | Udføres på hvert rør, tryk Større end eller lig med specificeret minimum internt flydetryk |
| Ikke-destruktiv test (NDT) | UT + ET eller MT; obligatorisk for PSL-2 og derover |
| Dimensionel inspektion | OD, WT, længde, ovalitet inden for tolerance |
| Hårdhedstestning | Flere point pr. varmebatch, må ikke overstige 25 HRC |
| Kemisk Analyse | Varme- og produktanalyse for at opfylde standardgrænser |
| Træktest | Udtaget pr. varmebehandlingsbatch for udbytte, trækstyrke, forlængelse |
| Slagtest | Påkrævet for PSL-2 og derover (f.eks. -20 grader eller lavere) |
| SSCC test | Obligatorisk for sur service i henhold til NACE TM0177 Metode A |
| Sporbarhed | Hvert rør er mærket med unikt ID for fuld sporbarhed af varmenummer, batch og testdata |
GNEE API 5CT forings- og slangefabrik
GNEE API 5CT OCTG Test- og inspektionsudstyr
FAQ
Hvad er forskellen mellemAPI 5CTog API 5L
Kerneforskellen mellem API 5CT og API 5L ligger i deres anvendelsesområder og rørtyper: API 5CT bruges til foringsrør og slanger inde i oliebrønde og tilhører strukturelle rør nede i borehullet; mens API 5L bruges til rørledninger til olie- og gastransport på overfladen og hører til langdistancerørledninger.
Hvad er de forskellige typer tråde i API 5CT?
API 5CT-standarden omfatter hovedsageligt tre typer gevind: kort rund gevind (STC), lang rund gevind (LTC) og trunkeret gevind (BTC), som alle skal opfylde forarbejdnings- og inspektionskravene i API SPEC 5B.
